机架式高压电源
Rack-mounted high-voltage power supply

​J6S系列

J6S系列高压电源为一款高精度、高稳定性的高压电源,可安装于6U高的19〞机架式外壳内。具有正极性或负极性输出多种规格,输出电压从160KV至200KV可选,最大输出功率2000W。输出电压和电流值经面板上数字表头进行显示,操作简单方便。用户可通过本控电位器旋钮对输出电压进行连续线性调节。电源具有过压、过流、拉弧、短路等保护功能。电源采用金属外壳,有良好的电屏蔽效果。


产品特点

▶高稳定性、高精度;

▶可安装于6U-19〞机架;

▶输出电压连续线性可调;

▶本控电位器调节;

▶过压、过流、拉弧、短路等保护功能;

▶具有启动、停止功能;

▶低EMI、抗干扰能力强;




电源轴侧图

典型应用

静电分离、静电喷涂、毛细管电泳、静电植绒、静电除尘、老炼设备、耐压测试、静电纺丝、高压偏置、高压去毛刺、高压点火、材料分选、金属气化、电爆、空气净化、水净化、电子束、医用消毒、通讯交通、科学研究、国防军工等。

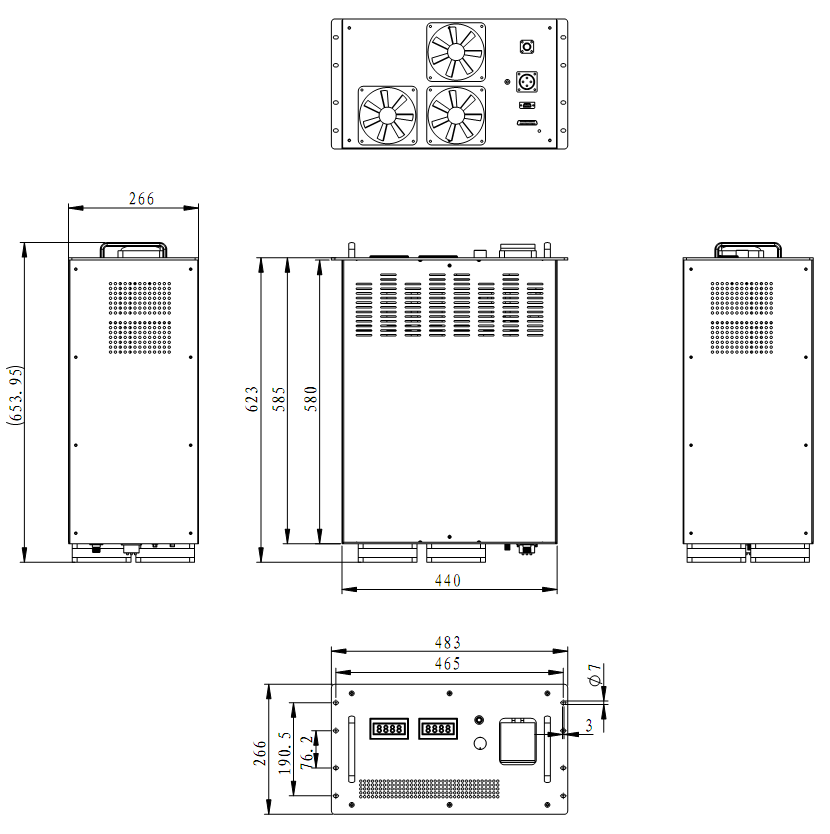

外形结构及尺寸


规格说明


技术参数 规格指标
输入电压(典型) AC220V±10%,50Hz~60Hz
输出电压 详见“典型产品列表”,可根据用户需求进行特殊定制。
输出电流
输出功率 ≤2000W
纹波电压 ≤0.5%
电压调整率 负载一定,输入电压最大允许范围内,小于0.1%
负载调整率 输入电压一定,负载从空载至额定,小于0.5%
时漂 ≤0.1%/h (电源工作30分钟后)
温漂 ≤0.1%/℃
本控 调节多圈电位器,可将输出电压设置在0V到最大电压之间
启停功能 控制电源的启动和停止,开关“按下”时,电源为启动状态
接地方式 交流隔离,参考地接大地
保护方式 限流型
工作温度范围 0℃~+50℃
储存温度范围 -25℃~+75℃
电源重量 -
外壳材质
外形尺寸 440*580*266mm

典型产品列表

电源型号 输出电压范围 额定输出电流 纹波噪声 电压调整率 负载调整率
DW-P164-12ACC2 0~+160kV 12mA ≤0.5% ≤0.1% ≤0.5%
DW-N164-12ACC2 0~-160kV
DW-P202-3000ACC2 0~+180KV 10mA ≤0.5% ≤0.1% ≤0.5%
DW-N184-10ACC2 0~+180KV
DW-P204-10ACC2 0~+200KV 10mA ≤0.5% ≤0.1% ≤0.5%
DW-N204-10ACC2 0~-200KV


产品图片
