SA65系列

SA65系列高压模块电源为一款引针式、高精度的DC/DC高压模块电源，具有正极性和负极性双路输出多种规格，额定输出电压从100V至2000V可选，单路最大输出功率1.5W。用户可通过外控电压或外调多圈电位器，对正负双路输出同时进行连续线性调节。电源外壳采用低电阻、高导磁率的金属材料，具备良好的电磁屏蔽性能。

产品特点

▶ 输出高稳定性、高精度；

▶ 超低的温度漂移；

▶ 输出电压连续线性可调；

▶ 良好的输出过载及短路保护功能；

▶ 低EMI、抗干扰能力强；

▶ 具有启动、停止功能；

▶ 响应速度快；

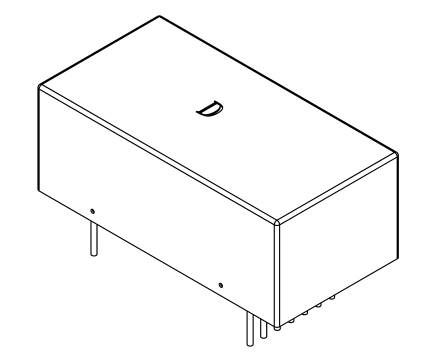

电源轴侧图

典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器，面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。

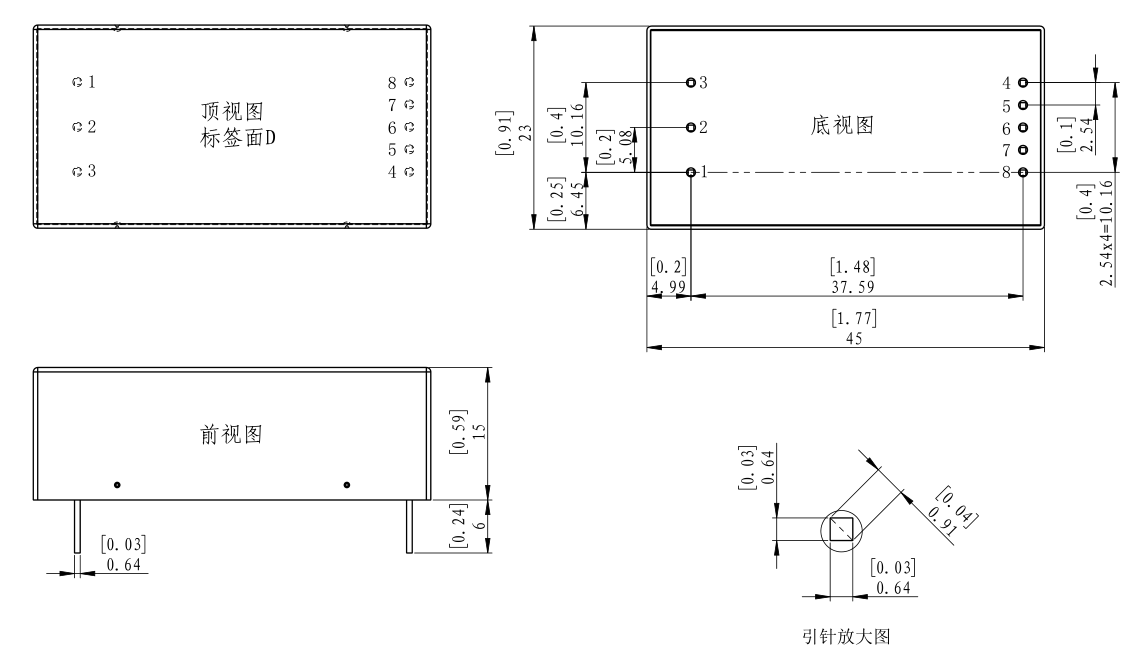

外形结构及尺寸

Q1系列（A型壳体）

规格说明

技术参数	规格指标
输入电压（典型）	+12VDC±10%	+24VDC±2V
输出电压	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流
输出功率	单路≤1.5W
纹波与噪声	额定负载下，纹波峰峰值最低小于0.02%额定输出电压
电压调整率	额定负载下，输入电压最大允许范围内，最低小于0.1%
负载调整率	输入电压一定，负载从空载至额定，最低小于0.5%
时漂	≤0.05%/h (电源工作30分钟后)
温漂	≤0.05%/℃
基准电压输出	Vref：+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
电位器调节	外接（≥10KΩ）多圈电位器
外控调节	0～+5VDC或0～+10VDC
接地方式	控制与输入、输出共地，外壳接地
保护方式	限流型
工作温度范围	-25℃～+65℃（工业级）
储存温度范围	-45℃～+85℃（工业级）
相对湿度	20%～85% （无冷凝）
电源重量	约33g
外壳材质	锌白铜
外形尺寸	452315mm

典型产品列表

电源型号	输入电压	输出电压范围	输出电流	纹波噪声	电压调整率	负载调整率
DW-SA501-2C65	+12VDC ±10%	0～+500 V	2 mA	≤0.02%	≤0.1%	≤0.5%
		0～-500 V
DW-SA102-1C65		0～+1000 V	1 mA	≤0.02%	≤0.1%	≤0.5%
		0～-1000 V
DW-SA152-0.5C65		0～+1500 V	0.5 mA	≤0.002%	≤0.1%	≤0.5%
		0～-1500 V
DW-SA202-0.3C65		0～+2000 V	0.3 mA	≤0.0%	≤0.1%	≤0.5%
		0～-2000 V
DW-SA501-2F65	+24VDC ±2V	0～+500 V	2 mA	≤0.02%	≤0.1%	≤0.5%
		0～-500 V
DW-SA102-1F65		0～+1000 V	1 mA	≤0.02%	≤0.1%	≤0.5%
		0～-1000 V
DW-SA152-0.5F65		0～+1500 V	0.5 mA	≤0.002%	≤0.1%	≤0.5%
		0～-1500 V
DW-SA202-0.3F65		0～+2000 V	0.3 mA	≤0.0%	≤0.1%	≤0.5%
		0～-2000 V
