H2A系列

H2A系列高压电源为一款高精度、高稳定性的高压电源，具有正极性或负极性输出多种规格，输出电压从0V至30KV可选，最大输出功率30W。输出电压和电流值经面板上数字表头进行显示，操作简单方便。用户可通过本控电位器旋钮对输出电压进行连续线性调节。电源具有过压、过流、拉弧、短路等保护功能。电源采用金属外壳，有良好的电屏蔽效果。

产品特点

▶ 高稳定性、高精度、小体积；

▶ 输出电压连续线性可调；

▶ 本控和计算机远程测控；

▶ 过压、过流、拉弧、短路等保护功能；

▶ 具有启动、停止功能；

▶ 低EMI、抗干扰能力强；

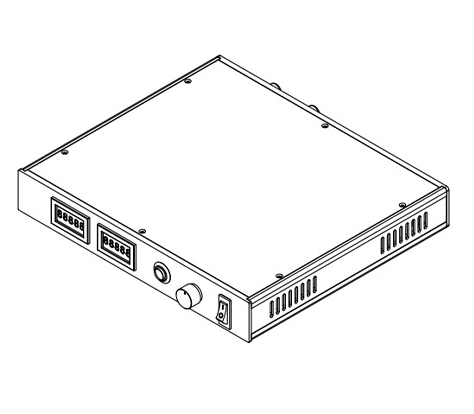

电源轴侧图

典型应用

静电分离、静电喷涂、毛细管电泳、静电植绒、静电除尘、老炼设备、耐压测试、静电纺丝、高压偏置、高压去毛刺、高压点火、材料分选、金属气化、电爆、空气净化、水净化、电子束、医用消毒、通讯交通、科学研究、国防军工等。

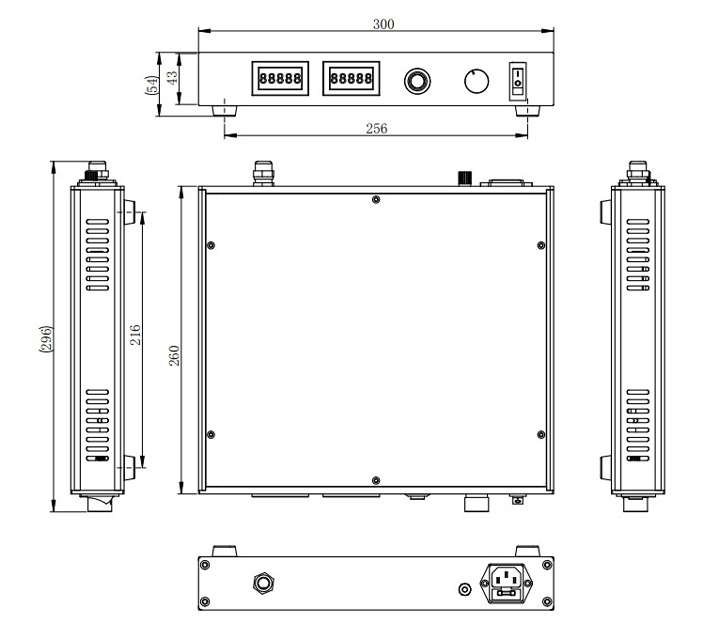

外形结构及尺寸

规格说明

技术参数	规格指标
输入电压（典型）	AC90V～AC264V，47Hz～63Hz
输出电压	详见“典型高压电源列表”，可根据用户需求进行特殊定制
输出电流
输出功率	≤30W
纹波电压	≤0.5%
电压调整率	额定负载下，输入电压最大允许范围内，最低小于0.1%
负载调整率	输入电压一定，负载从空载至额定，最低小于0.5 %
时漂	≤0.1%/h (电源工作30分钟后)
温漂	≤0.1%/℃
本控	调节多圈电位器，可将输出电压设置在0V到最大电压之间。
启停功能	控制电源的启动和停止，开关“按下”时，电源为启动状态
接地方式	交流隔离，参考地接大地
保护方式	限流型
工作温度范围	0℃～+50℃
储存温度范围	-25℃～+75℃
电源重量	约3kg
外壳材质	铝
外形尺寸	30026045mm

典型产品列表

电源型号	输出电压范围	额定输出电流	纹波噪声	电压调整率	负载调整率
DW-P303-1ACH2	0～30KV	1mA	≤0.5%	≤0.1%	≤0.5%
DW-N303-1ACH2	0～+30KV	1mA	≤0.5%	≤0.1%	≤0.5%
