MC1系列

MC1系列高压电源为一款高精度、高稳定性12通道输出的高压电源，可安装于4U-19〞机架式外壳内。各通道独立控制、独立启停、独立显示电压电流，各通道输出电压具有正极性或负极性输出多种规格，输出电压从0.1KV至30KV可选，最大输出功率30W。输出电压和电流值经面板上智能屏进行显示。用户可通过智能屏和计算机远程测控对输出电压进行连续线性调节，电源配置了标准网口，RS232、RS485数字接口、USB接口。并且具有过压、过流、拉弧、短路等保护功能。电源采用金属外壳，有良好的电屏蔽效果。

产品特点

▶高稳定性、高精度；

▶独立显示、独立控制；

▶可安装于4U-19〞机架；

▶输出电压连续线性可调；

▶本控电位器调节；

▶过压、过流、拉弧、短路等保护功能；

▶具有启动、停止功能；

▶低EMI、抗干扰能力强；

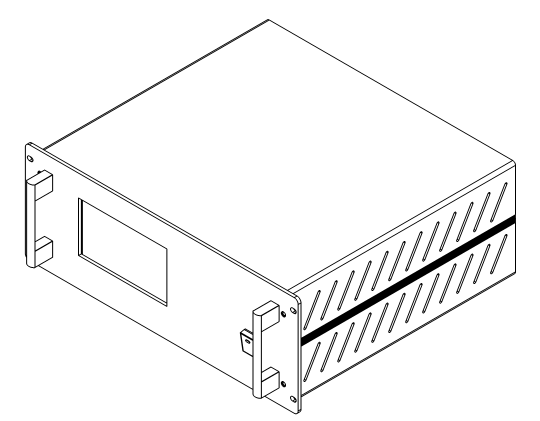

电源轴侧图

典型应用

静电分离、静电喷涂、毛细管电泳、静电植绒、静电除尘、老炼设备、耐压测试、静电纺丝、高压偏置、高压去毛刺、高压点火、材料分选、金属气化、电爆、空气净化、水净化、电子束、医用消毒、通讯交通、科学研究、国防军工等。

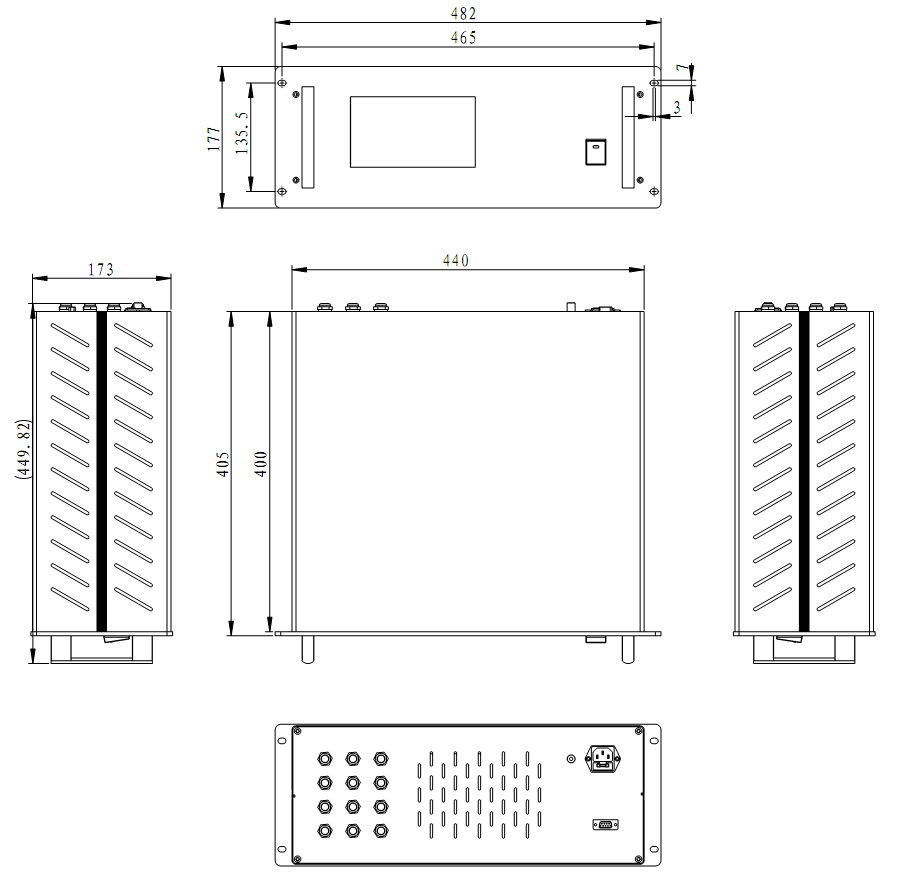

外形结构及尺寸

规格说明

技术参数	规格指标
输入电压（典型）	AC220V±10%，50Hz～60Hz
输出电压	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出功率	单通道输出≤30W
纹波电压	≤0.05%
电压调整率	负载一定，输入电压最大允许范围内，小于0.1%
负载调整率	输入电压一定，负载从空载至额定，小于0.5%
时漂	≤0.1%/h (电源工作30分钟后)
温漂	≤0.1%/℃
本控	通过智能屏，可将输出电压设置在0V到最大电压之间。
远程控制	通过载入Modbus通讯协议的计算机或硬件，实现对电源的远程控制
启停功能	触摸智能屏启停按键，控制电源的启动和停止
接地方式	交流隔离，参考地接大地
保护方式	限流型
工作温度范围	0℃～+50℃
储存温度范围	-25℃～+75℃
电源重量	-
外壳材质	铝
外形尺寸	440400177mm

典型产品列表

单通道输出电压	额定输出电流	纹波噪声	电压调整率	负载调整率
100V	10mA	≤0.05%	≤0.1%	≤0.5%
	50mA	≤0.05%	≤0.1%	≤0.5%
	100mA	≤0.05%	≤0.1%	≤0.5%
	300mA	≤0.05%	≤0.1%	≤0.5%
500V	1mA	≤0.05%	≤0.1%	≤0.5%
	10mA	≤0.05%	≤0.1%	≤0.5%
	20mA	≤0.05%	≤0.1%	≤0.5%
	60mA	≤0.05%	≤0.1%	≤0.5%
1000V	1mA	≤0.05%	≤0.1%	≤0.5%
	5mA	≤0.05%	≤0.1%	≤0.5%
	10mA	≤0.05%	≤0.1%	≤0.5%
	30mA	≤0.05%	≤0.1%	≤0.5%
2000V	0.5mA	≤0.05%	≤0.1%	≤0.5%
	2.5mA	≤0.05%	≤0.1%	≤0.5%
	5mA	≤0.05%	≤0.1%	≤0.5%
	15mA	≤0.05%	≤0.1%	≤0.5%
3000V	0.3mA	≤0.05%	≤0.1%	≤0.5%
	1.5mA	≤0.05%	≤0.1%	≤0.5%
	3mA	≤0.05%	≤0.1%	≤0.5%
	10mA	≤0.05%	≤0.1%	≤0.5%
5000V	0.2mA	≤0.05%	≤0.1%	≤0.5%
	1mA	≤0.05%	≤0.1%	≤0.5%
	2mA	≤0.05%	≤0.1%	≤0.5%
	6mA	≤0.05%	≤0.1%	≤0.5%
10KV	0.1mA	≤0.05%	≤0.1%	≤0.5%
	0.5mA	≤0.05%	≤0.1%	≤0.5%
	1mA	≤0.05%	≤0.1%	≤0.5%
	3mA	≤0.05%	≤0.1%	≤0.5%
20KV	0.1mA	≤0.05%	≤0.1%	≤0.5%
	0.25mA	≤0.05%	≤0.1%	≤0.5%
	0.5mA	≤0.05%	≤0.1%	≤0.5%
	1.5mA	≤0.05%	≤0.1%	≤0.5%
30KV	0.1mA	≤0.05%	≤0.1%	≤0.5%
	0.3mA	≤0.05%	≤0.1%	≤0.5%
	0.5mA	≤0.05%	≤0.1%	≤0.5%
	1mA	≤0.05%	≤0.1%	≤0.5%
