V2系列高压模块电源为一款引线式、中功率、高精度DC/DC高压模块电源，具有正极性或负极性输出多种规格，额定输出电压从300V至30000V可选，最大输出功率60W。用户可通过外控电压或外调多圈电位器，对输出电压进行连续线性调节。电源外壳采用六面金属材料，具备良好的电磁屏蔽性能。


产品特点

▶ 输出电压连续线性可调；

▶ 低噪声、输出纹波小；

▶ 时漂、温漂小；

▶ 具有过载和短路保护功能

▶ 小体积、低功耗、稳定度高；

▶ 快速的瞬态响应；

※特殊参数，可根据用户需求的指标定制电源。

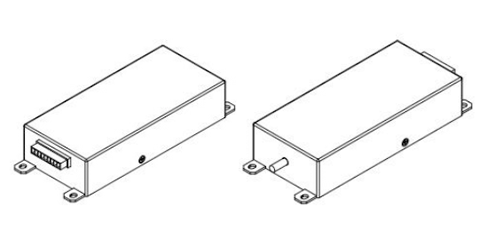

电源轴侧图

典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器，面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。


规格说明

技术参数 规格指标
输入电压 +12VDC±10% +24VDC±2V（典型）
输出电压 详见“典型模块电源列表”，可根据用户需求进行特殊定制。
输出电流
输出功率 ≤60 W
纹波与噪声 额定负载下，纹波峰峰值最低小于0.02%额定输出电压
电压调整率 额定负载下，输入电压最大允许范围内，最低小于0.01%
负载调整率 输入电压一定，负载从空载至额定，最低小于0.01%
时漂 ≤0.01%/8h (电源工作30分钟后)
温漂 ≤25ppm/℃（工作温度：0℃～+65℃）
基准电压输出 Vref：+5VDC±1%，Ir＞1mA
电位器调节 外接（≥10KΩ）多圈电位器
外控调节 0 ~+5VDC，线性度：±1%
电压监测 0～+5VDC对应0～100%额定输出电压，Zout=470Ω，显示精度：±1%
电流监测 0～+5VDC对应0～100%额定输出电流，Zout=470Ω，显示精度：±1%
启停功能 高电平(≥3V)或悬空时关闭；低电平(≤0.7V)时启动
输入及控制端 出线方式：XHB9P型接插端子；电缆长度200mm
高压输出端 出线方式：直出引线；高压电缆长度500mm
接地方式 控制与输入、输出共地，外壳接地
保护方式 限流型
工作温度范围 -25℃～+65℃（工业级）
储存温度范围 -45℃～+85℃（工业级）
相对湿度 20%～85% （无冷凝）
电源重量 -
外壳材质 金属铝
外形尺寸 130*90*35mm

典型产品列表

电源型号 输入电压 输出电压范围 额定输出电流 纹波噪声 电压调整率 负载调整率
DW-P501-100CV2 +12VDC ±10% 0～+500 V 2 mA ≤0.02% ≤0.01% ≤0.01%
DW-N501-100CV2 0～-500 V
DW-P102-50CV2 0～+1000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N102-50CV2 0～-1000 V
DW-P202-30CV2 0～+2000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N202-30CV2 0～+2000 V
DW-P302-20CV2 0～+3000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N302-20CV2 0-3000 V
DW-P502-10CV2 0～+5000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N502-10CV2 0～-5000 V
DW-P602-10CV2 0～+6000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N602-10CV2 0～-6000 V
DW-P103-5CV2 0～+10000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N103-5CV2 0～-10000 V
DW-P153-4CV2 0～+15000 V 1 mA ≤0.02% ≤0.01% ≤0.01%
DW-N153-4CV2 0～-15000 V
DW-P203-3CV2 0～+20000 V 1mA ≤0.02% ≤0.01% ≤0.01%
DW-N203-3CV2 0～-20000 V
DW-P103-6FV2 +24VDC ±2V 0～+10000 V 3 mA ≤0.02% ≤0.01% ≤0.01%
DW-N103-6FV2 0～-10000 V
DW-P153-4FV2 0～+15000 V 2 mA ≤0.02% ≤0.01% ≤0.01%
DW-N153-4FV2 0～-15000 V
DW-P203-2FV2 0～+20000 V 2 mA ≤0.02% ≤0.01% ≤0.01%
DW-N203-2FV2 0～-20000 V


外形结构及尺寸

外壳代码 L L1 W H A B ФD ФD1
V2 150 130 90 35 141 80 3.5 4

产品图片
