CGY系列

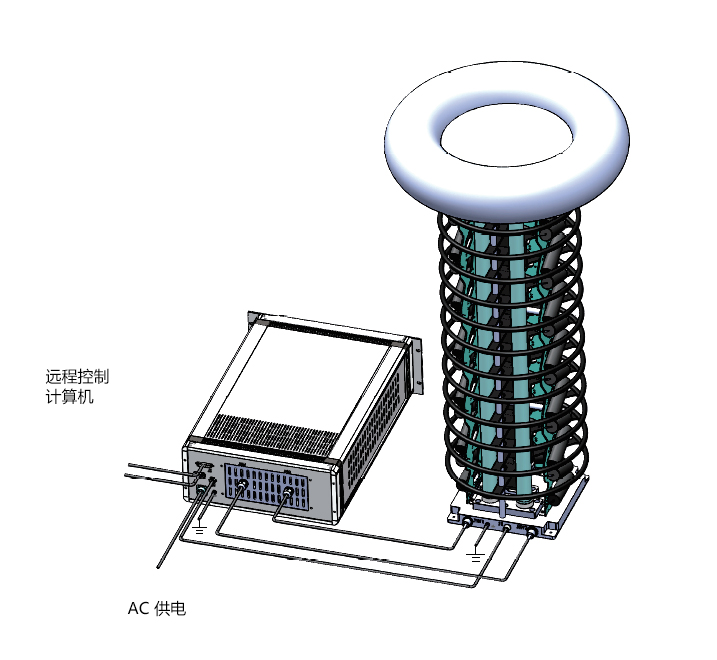

层叠开放式超高压电源为一款超高压、层叠结构、开放式的高压电源，由机箱式控制器与高压塔两部分组成，通过插拔式连接器进行交互，输出电压从200KV至550KV可选，最大输出功率8000W。输出电压和电流值经面板上LED显示表进行显示。用户可通过本控和计算机远程测控对输出电压进行连续线性调节，电源配置了控制接口。该系列电源特有的分体结构便于安装，且使用更安全。高压塔采用空气绝缘技术和层叠开放式结构降低了重量，同时更利于安装、维护。高压塔顶部安装球管形均压盘，表面光滑亮泽，有效地改善了周围的电场分布。

产品特点

▶ 高稳定性、高精度、超高压；

▶ 高集成化、空气绝缘、重量轻；

▶ 层叠开放式结构，便于安装维护；

▶ 控制器可安装于标准机柜；

▶ 输出电压连续线性可调；

▶ 本控和计算机远程测控；

▶ 过压、过流、短路等保护功能；

▶ 具有启动、停止功能；

典型应用

电子束、加速器、离子束、X射线管、离子注入机、高压去毛刺、高压点火、金属气化、电爆、空气净化、水净化、电子束、工业应用、科学研究、国防军工等。

规格说明

技术参数	规格指标
输入电压	AC180V～AC264V，48Hz～63Hz AC340V～AC460V，48Hz～63Hz
输出电压	详见“典型高压电源列表”，可根据用户需求进行特殊定制。
输出电流
输出功率	≤8 W
纹波电压	≤0.5%
电压调整率	负载一定，输入电压最大允许范围内，小于0.5%
负载调整率	输入电压一定，负载从空载至额定，小于0.5%
时漂	≤0.1%/h (电源工作30分钟后)
温漂	≤0.1%/℃
本控	调节多圈电位器，可将输出电压设置在0V到最大电压之间。
远程控制	通过载入Modbus通讯协议的计算机或硬件，实现对电源的远程控制
启停功能	控制电源的启动和停止，开关“按下”时，电源为启动状态
接地方式	交流隔离，参考地接大地
保护方式	限流型
工作温度范围	0℃～+40℃
储存温度范围	-25℃～+50℃
控制器尺寸	功率5KW以内，尺寸482177650mm；功率5KW（含）以外，尺寸482222700mm
高压塔尺寸	见“高压塔尺寸对应表”

典型产品列表

电源型号	输出电压范围	输出电流	纹波噪声	电压调整率	负载调整率	控制器图示
DW200P10	0～+200V	10mA	≤0.5%	≤0.5%	≤0.5%	图1
DW200N10	0～-200V
DW200P40	0～+200V	40mA	≤0.5%	≤0.5%	≤0.5%	图2
DW200N40	0～-200V
DW250P10	0～+250V	10mA	≤0.5%	≤0.5%	≤0.5%	图1
DW250N10	0～-250V
DW250P30	0～+250KV	30mA	≤0.5%	≤0.5%	≤0.5%	图2
DW250N30	0～-250KV
DW300P10	0～+300KV	10mA	≤0.5%	≤0.5%	≤0.5%	图1
DW300N10	0～-300KV
DW300P20	0～+300KV	20mA	≤0.5%	≤0.2%	≤0.5%	图2
DW300N20	0～-300KV
DW350P10	0～+350KV	10mA	≤0.5%	≤0.5%	≤0.5%	图1
DW350N10	0～-350KV
DW350P20	0～+350KV	20mA	≤0.5%	≤0.5%	≤0.5%	图2
DW350N20	0～-350KV
DW400P10	0～+400KV	10mA	≤0.5%	≤0.5%	≤0.5%	图1
DW400N10	0～-400KV
DW400P15	0～+400KV	15mA	≤0.5%	≤0.5%	≤0.5%	图2
DW400N15	0～-400KV
DW450P10	0～+450KV	10mA	≤0.5%	≤0.5%	≤0.5%	图1
DW450N10	0～-450KV
DW450P15	0～+450KV	15mA	≤0.5%	≤0.5%	≤0.5%	图2
DW450N15	0～-450KV
DW500P5	0～+500KV	5mA	≤0.5%	≤0.5%	≤0.5%	图1
DW500N5	0～-500KV
DW500P10	0～+500KV	10mA	≤0.5%	≤0.5%	≤0.5%	图2
DW500N10	0～-500KV

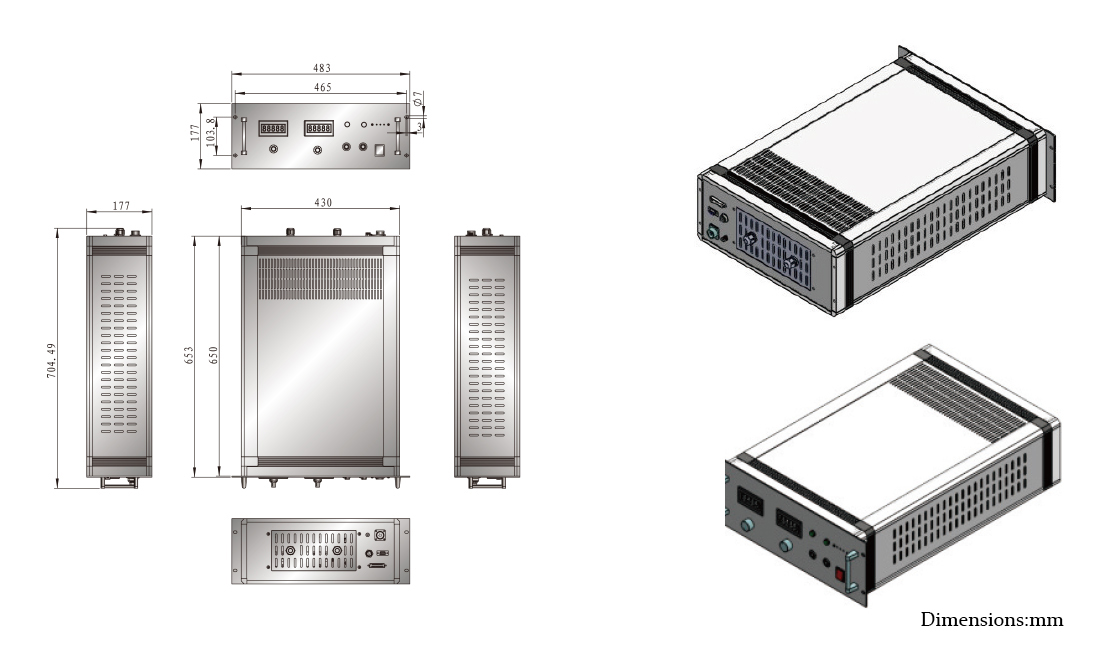

- 控制器外形尺寸图 1-

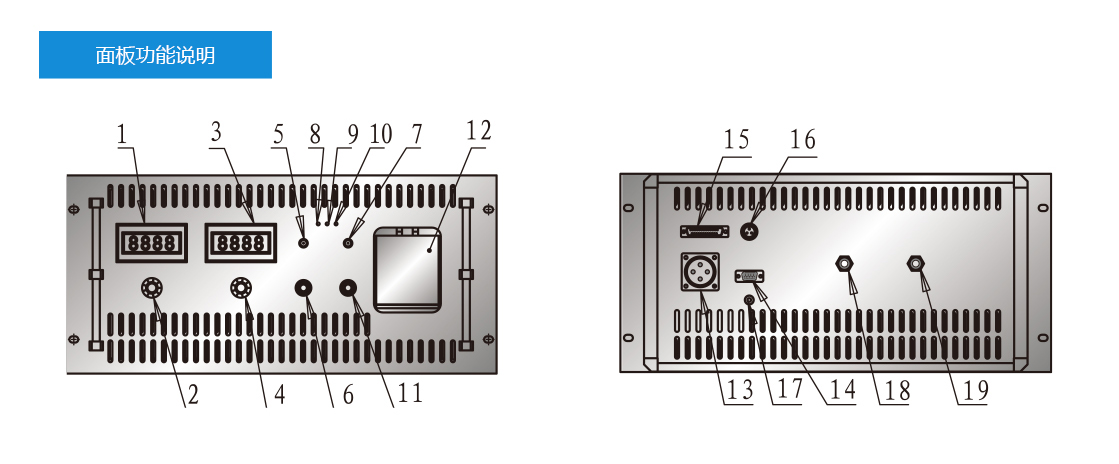

序号	功能定义	序号	功能定义	序号	功能定义
1	电压显示表	8	输出微调节旋钮	15	外控接口J1
2	电压调节旋钮	9	显示微调节旋钮	16	反馈信号接口J2
3	电流显示表	10	监测微调节旋钮	17	接地端
4	电流调节旋钮	11	启动/停止按键	18	控制器交流输出端JHV1
5	工作指示灯	12	电源开关	18	控制器交流输出端JHV1
6	本控/外控按键	13	交流供电端	19	控制器交流输出端JHV2
7	故障指示灯	14	RS485/232	19	控制器交流输出端JHV2

- 控制器外形尺寸图 2-



序号	功能定义	序号	功能定义	序号	功能定义
1	电压显示表	8	输出微调节旋钮	15	外控接口J1
2	电压调节旋钮	9	显示微调节旋钮	16	反馈信号接口J2
3	电流显示表	10	监测微调节旋钮	17	接地端
4	电流调节旋钮	11	启动/停止按键	18	控制器交流输出端JHV1
5	工作指示灯	12	电源开关	18	控制器交流输出端JHV1
6	本控/外控按键	13	交流供电端	19	控制器交流输出端JHV2
7	故障指示灯	14	RS485/232	19	控制器交流输出端JHV2

J1（DB25）管脚定义

DB25管脚号	英文名称	中文名称	备注
1	HV ENABLE	启停	开关量，高电位启动
2	HV STATUS	高压状态	启动高压时闭合
3	FAULT STA	故障指示	电源故障时闭合
5	SIG COMMON	信号地	5、7、10、25
7	SIG COMMON	信号地	5、7、10、25
8	V PROGRAM	电压调节	0~10V
9	I PROGRAM	电流调节	0~10V
10	SIG COMMON	信号地	5、7、10、25
11	REFERENCE	基准	10V
12	V MON	电压监测	0~10V
13	I MON	电流监测	0~10V
25	SIG COMMON	信号地	5、7、10、25

注：未标注管脚为空针。

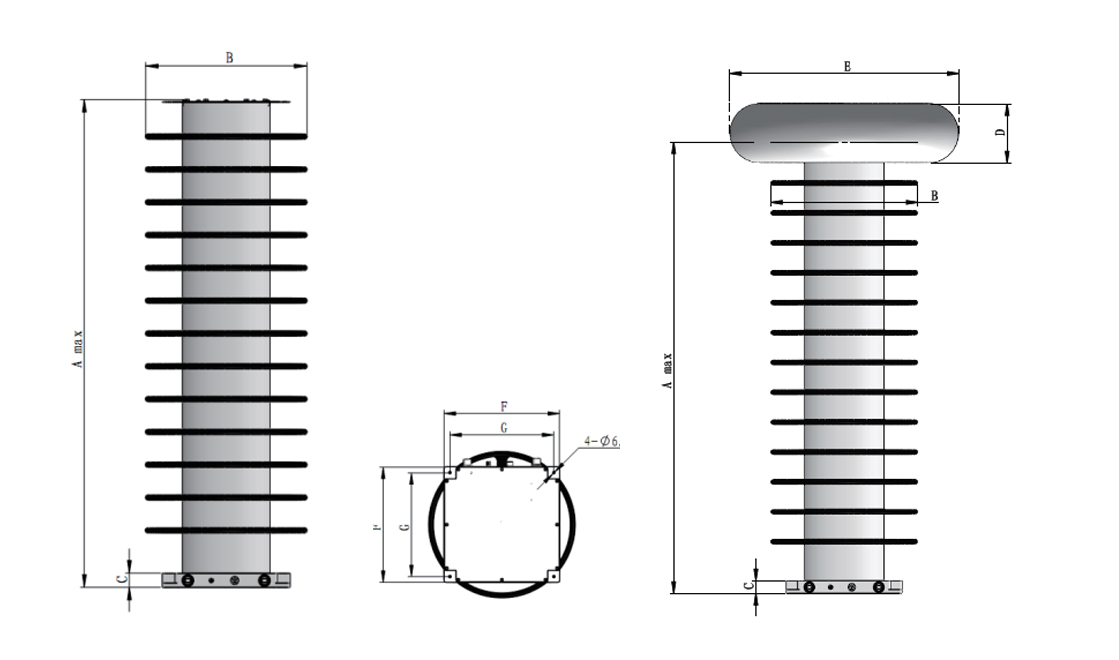

- 高压塔尺寸对应表-


额定电压KV	Amax(mm)	B(mm)	C(mm)	D(mm)	E(mm)	F(mm)	G(mm)
200KV	635	φ360	38	125	600	300	279.4
250KV	757	φ360	38	150	700	300	279.4
300KV	910	φ380	42	150	700	304	270
350KV	1140	φ380	42	200	800	304	270
400KV	1195	φ380	42	250	1000	304	270
450KV	1316	φ380	42	250	1000	304	270
500KV	1645	φ380	42	250	1200	304	270
