A1S系列

A1S系列高压电源为一款高精度、高稳定性的高压电源，可安装于2U高的19〞机架式外壳内。具有正极性或负极性输出多种规格，输出电压从0.5KV至60KV可选，最大输出功率700W。输出电压和电流值经面板上数字表头进行显示，操作简单方便。用户可通过本控电位器旋钮对输出电压进行连续线性调节。电源具有过压、过流、拉弧、短路等保护功能。电源采用金属外壳，有良好的电屏蔽效果。

产品特点

▶高稳定性、高精度；

▶可安装于2U-19〞机架；

▶输出电压连续线性可调；

▶本控电位器调节；

▶过压、过流、拉弧、短路等保护功能；

▶具有启动、停止功能；

▶低EMI、抗干扰能力强；

电源轴侧图

典型应用

静电分离、静电喷涂、毛细管电泳、静电植绒、静电除尘、老炼设备、耐压测试、静电纺丝、高压偏置、高压去毛刺、高压点火、材料分选、金属气化、电爆、空气净化、水净化、电子束、医用消毒、通讯交通、科学研究、国防军工等。

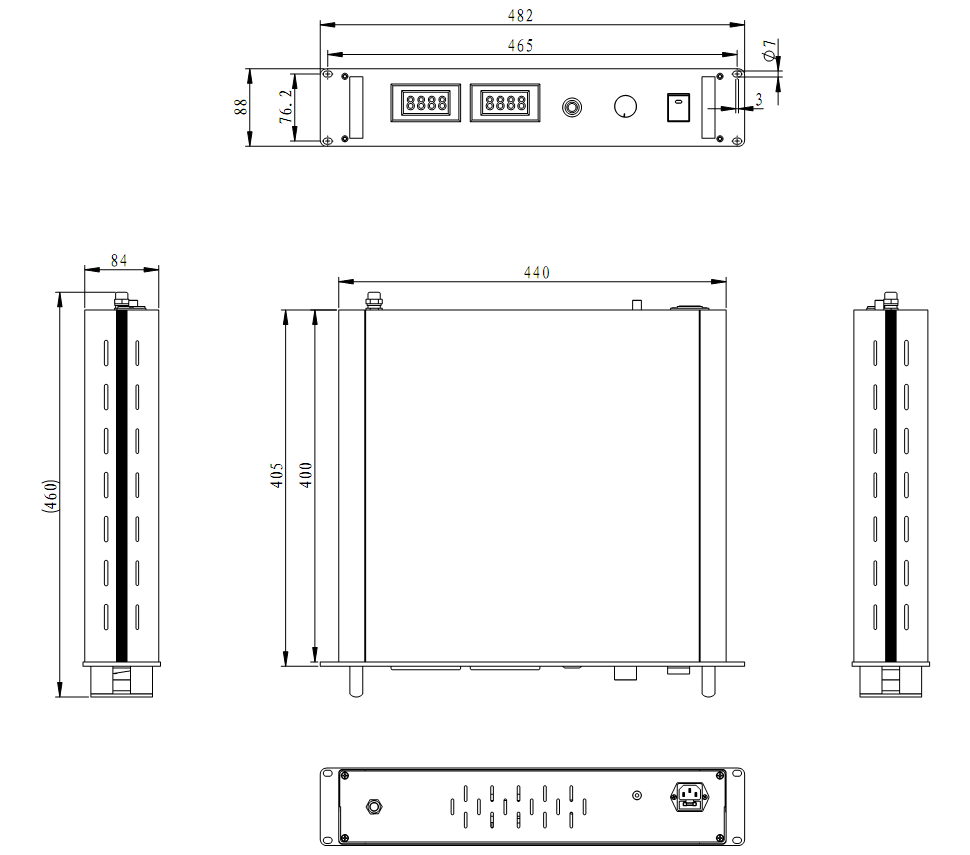

外形结构及尺寸

规格说明

技术参数	规格指标
输入电压（典型）	AC220V±10%，50Hz～60Hz
输出电压	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出功率	≤700W
纹波电压	≤0.5%
电压调整率	负载一定，输入电压最大允许范围内，小于0.1%
负载调整率	输入电压一定，负载从空载至额定，小于0.5%
时漂	≤0.1%/h (电源工作30分钟后)
温漂	≤0.1%/℃
本控	调节多圈电位器，可将输出电压设置在0V到最大电压之间。
启停功能	控制电源的启动和停止，开关“按下”时，电源为启动状态
接地方式	交流隔离，参考地接大地
保护方式	限流型
工作温度范围	0℃～+50℃
储存温度范围	-25℃～+75℃
电源重量	-
外壳材质	铝
外形尺寸	44040088mm

典型产品列表

电源型号	输出电压范围	额定输出电流	纹波噪声	电压调整率	负载调整率
DW-P102-200ACA1	0～+1000V	200mA	≤0.5%	≤0.1%	≤0.5%
DW-N102-200ACA1	0～-1000V
DW-P102-600ACA1	0～+1000V	500mA	≤0.5%	≤0.1%	≤0.5%
DW-N102-600ACA1	0～-1000V
DW-P202-100ACA1	0～+2000V	100mA	≤0.5%	≤0.1%	≤0.5%
DW-N202-100ACA1	0～-2000V
DW-P202-300ACA1	0～+2000V	300mA	≤0.5%	≤0.1%	≤0.5%
DW-N202-300ACA1	0～-2000V
DW-P302-100ACA1	0～+3000V	100mA	≤0.5%	≤0.1%	≤0.5%
DW-N302-100ACA1	0～-3000V
DW-P302-200ACA1	0～+3000V	200mA	≤0.5%	≤0.1%	≤0.5%
DW-N302-200ACA1	0～-3000V
DW-P502-40ACA1	0～+5000V	40mA	≤0.5%	≤0.1%	≤0.5%
DW-N502-40ACA1	0～-5000V
DW-P502-120ACA1	0～+5000V	120mA	≤0.5%	≤0.1%	≤0.5%
DW-N502-120ACA1	0～-5000V
DW-P103-20ACA1	0～+10KV	20mA	≤0.5%	≤0.1%	≤0.5%
DW-N103-20ACA1	0～-10KV
DW-P103-60ACA1	0～+10KV	50mA	≤0.5%	≤0.1%	≤0.5%
DW-N103-60ACA1	0～-10KV
DW-P203-10ACA1	0～+20KV	10mA	≤0.5%	≤0.1%	≤0.5%
DW-N203-10ACA1	0～-20KV
DW-P203-30ACA1	0～+20KV	30mA	≤0.5%	≤0.1%	≤0.5%
DW-N203-30ACA1	0～-20KV
DW-P303-10ACA1	0～+30KV	10mA	≤0.5%	≤0.1%	≤0.5%
DW-N303-10ACA1	0～-30KV
DW-P303-20ACA1	0～+30KV	20mA	≤0.5%	≤0.1%	≤0.5%
DW-N303-20ACA1	0～-30KV
DW-P503-4ACA1	0～+50KV	4mA	≤0.5%	≤0.1%	≤0.5%
DW-N503-4ACA1	0～-50KV
DW-P503-12ACA1	0～+50KV	12mA	≤0.5%	≤0.1%	≤0.5%
DW-N503-12ACA1	0～-50KV
DW-P603-5ACA1	0～+60KV	5mA	≤0.5%	≤0.1%	≤0.5%
DW-N603-5ACA1	0～-60KV
DW-P603-12ACA1	0～+60KV	12mA	≤0.5%	≤0.1%	≤0.5%
DW-N603-12ACA1	0～-60KV
