氙灯电源58系列

58系列是为氙灯(或氙闪灯)配套的专用电源，（脉冲）氙灯是充有氙气，利用储存的电能或化学能，以脉冲放电方式输出脉冲光的气体放电灯，它可产生瞬间高能量白光。氙灯专用电源（包括球型氙灯和条形氙灯等），采用高频开关升压技术，集高压储能、放电控制、脉冲触发于一体。电源内部设计有专用储能电容，它决定氙灯的放电光强。

产品特点

▶ 多功能一体化设计。

▶ 输出电压的稳定度高。

▶ 重复频率稳定性好，工作频率范围在1~100Hz。

▶ 各种漂移小，长期工作稳定性高。

▶ 整体结构紧凑、同比外形尺寸小、重量轻。

▶ 待机损耗低、转换效率高。

▶ 过载及短路保护。

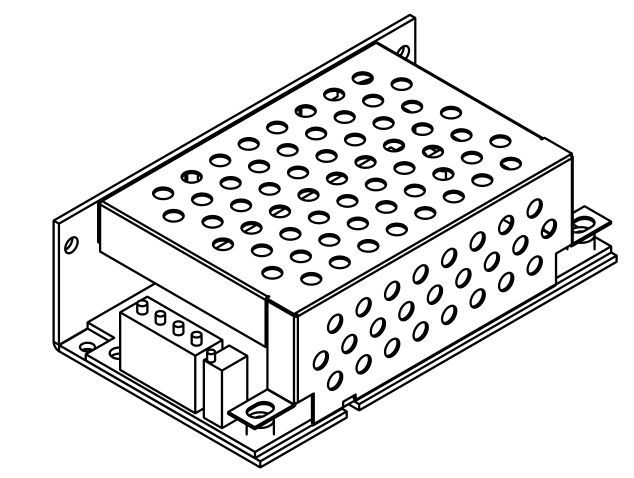

电源轴侧图

典型应用

其广泛应用于荧光分析、临床化学分析、大气及水质分析、高速摄影等领域。

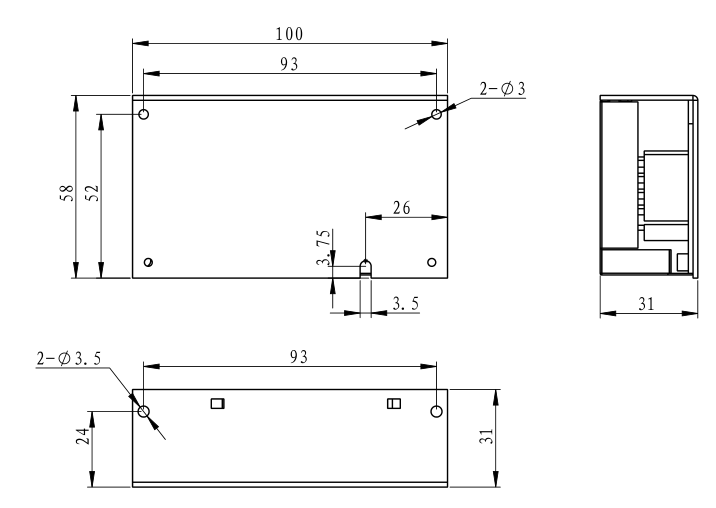

外形结构及尺寸

规格说明

技术参数	规格指标
输入电压（典型）	+12VDC±10%	+24VDC±2V
额定输出电压	详见“典型产品列表”，可根据用户需求进行特殊定制。
输出触发脉冲电压
额定输出电流	20mA(恒流)
电流稳定度	≤ 0.1%
触发脉冲频率	详见“典型产品列表”
触发脉冲幅度	5V （由客户提供TTL电平信号，进行脉冲控制。）
时漂	≤ 0.05%/h （开机5分钟后计算）
温漂	≤0.05%/℃
保护方式	过压、过载及短路保护
工作温度范围	-10℃～+50℃（工业级）
储存温度范围	-25℃～+65℃（工业级）
相对湿度	20%～85% （无冷凝）
电源重量	约150g
外壳材质	铝+不锈铁
外形尺寸	1005630mm

典型产品列表

电源型号	输入电压	输出电压	触发脉冲电压	触发脉冲频率
DWXe-F122-6C58	+12VDC±10%	+500V～+1200V	-140V	30HZ
DWXe-F102-10C58	+12VDC±10%	+600V～+1000V	-140V	100HZ
DWXe-F102-3F58	+24VDC ±2V	+600V～+1000V	-15 0V	30HZ

引针功能定义

序号	引针符号	功能定义	序号	引针符号	功能定义
1	+Vin	输入电压	5	+HV	高压输出
2	GND	输入地	6	GND	输出地
3	Trig+	脉冲信号输入	7	GND	触发脉冲电压
4	Trig-	脉冲信号输入地	8	Vt	触发脉冲电压
