机架式高压电源
Rack-mounted high-voltage power supply

C2S系列

C2S系列高压电源为一款高精度、高稳定性的高压电源,可安装于4U高的19〞机架式外壳内。具有正极性或负极性输出多种规格,输出电压从1KV至120KV可选,最大输出功率3000W。输出电压和电流值经面板上数字表头进行显示,操作简单方便。用户可通过本控电位器旋钮对输出电压进行连续线性调节。电源具有过压、过流、拉弧、短路等保护功能。电源采用金属外壳,有良好的电屏蔽效果


产品特点

▶高稳定性、高精度;

▶可安装于4U-19〞机架;

▶输出电压连续线性可调;

▶本控电位器调节;

▶过压、过流、拉弧、短路等保护功能;

▶具有启动、停止功能;

▶低EMI、抗干扰能力强;




电源轴侧图

典型应用

静电分离、静电喷涂、毛细管电泳、静电植绒、静电除尘、老炼设备、耐压测试、静电纺丝、高压偏置、高压去毛刺、高压点火、材料分选、金属气化、电爆、空气净化、水净化、电子束、医用消毒、通讯交通、科学研究、国防军工等。

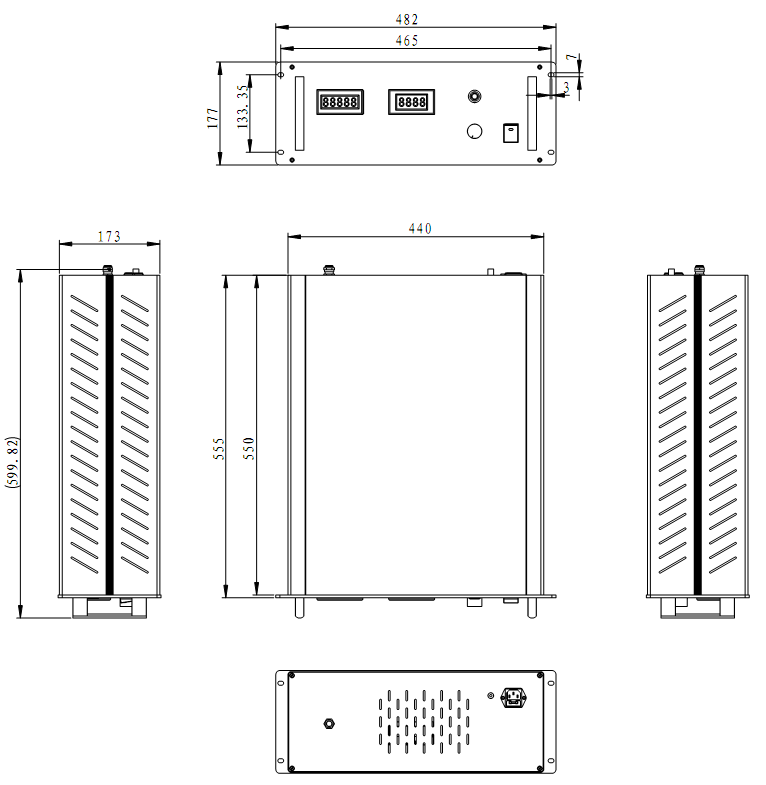

外形结构及尺寸


规格说明


技术参数 规格指标
输入电压(典型) AC220V±10%,50Hz~60Hz (标准);AC380V±10%,50Hz~60Hz (可选)
输出电压 详见“典型产品列表”,可根据用户需求进行特殊定制。
输出电流
输出功率 ≤3000W
纹波电压 ≤0.5%
电压调整率 负载一定,输入电压最大允许范围内,小于0.1%
负载调整率 输入电压一定,负载从空载至额定,小于0.5%
时漂 ≤0.1%/h (电源工作30分钟后)
温漂 ≤0.1%/℃
本控 调节多圈电位器,可将输出电压设置在0V到最大电压之间
启停功能 控制电源的启动和停止,开关“按下”时,电源为启动状态
接地方式 交流隔离,参考地接大地
保护方式 限流型
工作温度范围 0℃~+50℃
储存温度范围 -25℃~+75℃
电源重量 -
外壳材质
外形尺寸 440*550*177mm

典型产品列表

电源型号 输出电压范围 额定输出电流 纹波噪声 电压调整率 负载调整率
DW-P102-3000ACC2 0~+1000V 3000mA ≤0.5% ≤0.1% ≤0.5%
DW-N102-3000ACC2 0~-1000V
DW-P202-1500ACC2 0~+2000V 1500mA ≤0.5% ≤0.1% ≤0.5%
DW-N202-1500ACC2 0~-2000V
DW-P302-1000ACC2 0~+3000V 1000mA ≤0.5% ≤0.1% ≤0.5%
DW-N302-1000ACC2 0~-3000V
DW-P502-600ACC2 0~+5000V 600mA ≤0.5% ≤0.1% ≤0.5%
DW-N502-600ACC2 0~-5000V
DW-P103-300ACC2 0~+10KV 300mA ≤0.5% ≤0.1% ≤0.5%
DW-N103-300ACC2 0~-10KV
DW-P203-150ACC2 0~+20KV 150mA ≤0.5% ≤0.1% ≤0.5%
DW-N203-150ACC2 0~-20KV
DW-P303-100ACC2 0~+30KV 100mA ≤0.5% ≤0.1% ≤0.5%
DW-N303-100ACC2 0~-30KV
DW-P503-60ACC2 0~+50KV 60mA ≤0.5% ≤0.1% ≤0.5%
DW-N503-60ACC2 0~-50KV
DW-P603-30ACC2 0~+60KV 30mA ≤0.5% ≤0.1% ≤0.5%
DW-N603-30ACC2 0~-60KV
DW-P703-20ACC2 0~+70KV 15mA ≤0.5% ≤0.1% ≤0.5%
DW-N703-20ACC2 0~-70KV
DW-P803-15ACC2 0~+80KV 15mA ≤0.5% ≤0.1% ≤0.5%
DW-N803-15ACC2 0~-80KV
DW-P104-12ACC2 0~+100KV 12mA ≤0.5% ≤0.1% ≤0.5%
DW-N104-12ACC2 0~-100KV
DW-P124-10ACC2 0~+120KV 10mA ≤0.5% ≤0.1% ≤0.5%
DW-N124-10ACC2 0~-120KV

产品图片
