ZT2系列

ZT2系列高压模块电源为一款引线式、高精度、智能型DC/DC高压模块电源，具有正极性或负极性输出多种规格，额定输出电压从500V至30000V可选，最大输出功率100W。用户可通过外控和计算机远程测控对输出电压进行连续线性调节，电源可选配RS232或RS485数字接口,。电源外壳采用六面金属材料，具备良好的电磁屏蔽性能。

产品特点

▶ 高集成、高效率、高稳定性；

▶ 外控和计算机远程测控

▶ 低噪声、输出纹波小

▶ 时漂、温漂小；

▶ 输出电压连续线性可调；

▶ 具有过载和短路保护功能

▶ 六面金属壳体，屏蔽性优异；

▶ 快速的瞬态响应；

▶ 标准RS232、RS485数字接口；

※特殊参数，可根据用户需求的指标定制电源。

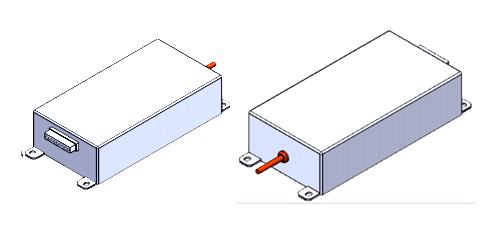

电源轴侧图

典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器，面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。

规格说明

技术参数	规格指标
输入电压	+24VDC±2V（典型）
输出电压	详见“典型模块电源列表”，可根据用户需求进行特殊定制。
输出电流
输出功率	≤100 W
纹波与噪声	额定负载下，纹波峰峰值最低小于0.05%额定输出电压
电压调整率	额定负载下，输入电压最大允许范围内，最低小于0.01%
负载调整率	输入电压一定，负载从空载至额定，最低小于0.01%
时漂	≤0.01%/h (电源工作30分钟后)
温漂	≤25ppm/℃（工作温度：0℃～+65℃）
基准电压输出	Vref：+5VDC±1%，Ir＞1mA
电位器调节	外接（≥10KΩ）多圈电位器
外控调节	0 ~+5VDC，线性度：±1
远程控制	通过载入Modbus通讯协议的计算机或硬件，实现对电源的远程控制
电压监测	0～+5VDC对应0～100%额定输出电压，Zout=470Ω，显示精度：±1%
电流监测	0～+5VDC对应0～100%额定输出电流，Zout=470Ω，显示精度：±1%
输入及控制端	出线方式：XHB9P型接插端子；电缆长度200mm
高压输出端	出线方式：直出引线；高压电缆长度500mm
接地方式	控制与输入、输出共地，外壳接地
保护方式	限流型
工作温度范围	-25℃～+65℃（工业级）
储存温度范围	-45℃～+85℃（工业级）
相对湿度	20%～85% （无冷凝）
电源重量	-
外壳材质	金属铝
外形尺寸	17010040mm

典型产品列表

电源型号	输入电压	输出电压范围	输出电流	纹波噪声	电压调整率	负载调整率
DW-P501-200FZT2	+24VDC ±2V	0～+200 V	200 mA	≤0.02%	≤0.01%	≤0.01%
DW-N501-200FZT2		0～-200 V
DW-P102-100FZT2		0～+1000 V	100 mA	≤0.02%	≤0.01%	≤0.01%
DW-N102-100FZT2		0～-1000 V
DW-P202-50FZT2		0～+2000 V	50 mA	≤0.02%	≤0.01%	≤0.01%
DW-N202-50FZT2		0～-2000 V
DW-P302-30FZT2		0～+3000 V	30mA	≤0.02%	≤0.01%	≤0.01%
DW-N302-30FZT2		0～-3000 V
DW-P502-20FZT2		0～+5000 V	20 mA	≤0.02%	≤0.01%	≤0.01%
DW-N502-20FZT2		0～-5000 V
DW-P602-15FZT2		0～+6000 V	15 mA	≤0.02%	≤0.01%	≤0.01%
DW-N602-15FZT2		0～-6000 V
DW-P103-10FZT2		0～+10000 V	10 mA	≤0.02%	≤0.01%	≤0.01%
DW-N103-10FZT2		0～-10000 V
DW-P203-5FZT2		0～+20000 V	5 mA	≤0.02%	≤0.01%	≤0.01%
DW-N203-5FZT2		0～-20000 V
DW-P303-2FZT2		0～+30000 V	2 mA	≤0.02%	≤0.01%	≤0.01%
DW-N303-2FZT2		0～-30000 V
