P1系列高压模块电源为一款引针式、高精度的DC/DC高压模块电源，具有正极性或负极性输出多种规格，额定输出电压从100V至3000V可选，最大输出功率10W。用户可通过外控电压或外调多圈电位器，对输出电压进行连续线性调节。电源外壳采用低电阻、高导磁率的金属材料，具备良好的电磁屏蔽性能。


产品特点

▶ 输出高稳定性、高精度；

▶ 超低的温度漂移；

▶ 输出电压连续线性可调；

▶ 良好的输出过载及短路保护功能；

▶ 低EMI、抗干扰能力强；

▶ 具有启动、停止功能；

▶ 响应速度快；


电源轴侧图

典型应用

应用于光谱仪、色谱仪、质谱仪、离子迁移谱、夜视仪等仪器，面向医疗化工、安检设备、科学仪器、通讯交通、科学研究、国防军工等领域。

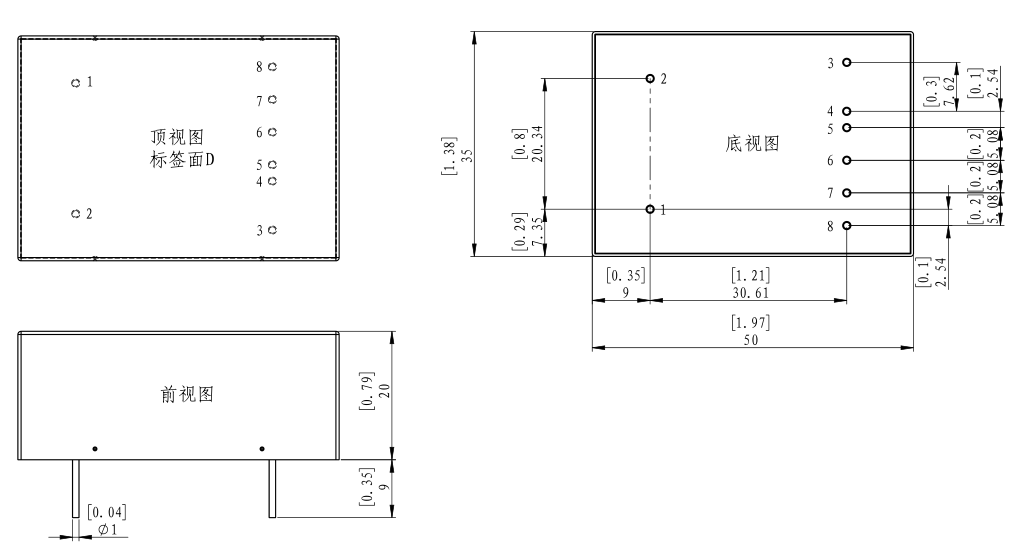

外形结构及尺寸


规格说明


技术参数 规格指标
输入电压（典型） +9VDC±10% +12VDC±10% +24VDC±2V
输出电压 详见“典型产品列表”，可根据用户需求进行特殊定制。
输出电流
输出功率 ≤10W
纹波与噪声 额定负载下，纹波峰峰值最低小于0.05%额定输出电压
电压调整率 额定负载下，输入电压最大允许范围内，最低小于0.1%
负载调整率 输入电压一定，负载从空载至额定，最低小于0.5%
时漂 ≤0.05%/h (电源工作30分钟后)
温漂 ≤0.05%/℃
基准电压输出 Vref：+5VDC±1%或+10VDC±1%（Vin≥15V），Ir＞1mA
接地方式 控制与输入、输出共地，外壳接地
保护方式 限流型
电位器调节 外接多圈电位器（≥10KΩ）
外控调节 0～+5VDC或0～+10VDC
接地方式 控制与输入、输出共地，外壳接地
保护方式 限流型
工作温度范围 -25℃～+65℃（工业级）
储存温度范围 -45℃～+85℃（工业级）
相对湿度 20%～85% （无冷凝）
电源重量 约66g
外壳材质 锌白铜
外形尺寸 50*35*20mm

典型产品列表
电源型号 输入电压 输出电压范围 输出电流 纹波噪声 电压调整率 负载调整率
DW-P501-10BP1 +9VDC ±10% 0～+500 V 10 mA ≤0.1% ≤0.1% ≤0.5%
DW-N501-10BP1 0～-500 V
DW-P102-5BP1 0～+1000 V 5 mA ≤0.1% ≤0.1% ≤0.5%
DW-N102-5BP1 0～-1000 V
                DW-P202-2BP1                 0～+2000V 2 mA                 ≤0.1%                 ≤0.1%                 ≤0.5%
                DW-N202-2BP1                 0～-2000V
                DW-P302-1BP1                 0～+3000 V                 1 mA                 ≤0.1%                 ≤0.1%                 ≤0.5%
                DW-N302-1BP1                 0～-3000 V
                DW-P501-10CP1                 +1VDC ±10% 0～+500 V 10 mA                 ≤0.05% ≤0.1% ≤0.5%
                DW-N501-10CP1 0～-500 V
                DW-P102-5CP1 0～+1000 V 5 mA                 ≤0.05% ≤0.1% ≤0.5%
                DW-N102-5CP1 0～-1000 V
                DW-P202-2CP1                 0～+2000V 2 mA                 ≤0.05%                 ≤0.1%                 ≤0.5%
                DW-N202-2CP1                 0～-2000V
                DW-P302-1CP1                 0～+3000 V                 1 mA                 ≤0.05%                 ≤0.1%                 ≤0.5%
                DW-N302-1CP1                 0～-3000 V
                DW-P501-10FP1                 +24VDC ±10% 0～+500 V 10 mA                 ≤0.05% ≤0.1% ≤0.5%
                DW-N501-10FP1 0～-500 V
                DW-P102-5FP1 0～+1000 V 5 mA                 ≤0.05% ≤0.1% ≤0.5%
                DW-N102-5FP1 0～-1000 V
                DW-P202-2FP1                 0～+2000V 2 mA                 ≤0.05%                 ≤0.1%                 ≤0.5%
                DW-N202-2FP1                 0～-2000V
                DW-P302-1FP1                 0～+3000 V                 1 mA                 ≤0.05%                 ≤0.1%                 ≤0.5%
                DW-N302-1FP1                 0～-3000 V

引针功能定义
序号 引针符号 功能定义 序号 引针符号 功能定义
1 HV 高压输出 5 GND1 控制地
2 HGND 输出地 6 R/S 启动/停止
3 +Vin 供电输入 7 Vadj 控制电压
4 GND 输入地 8 Vref
 基准电压

注：PCB制作时注意引针方向。
